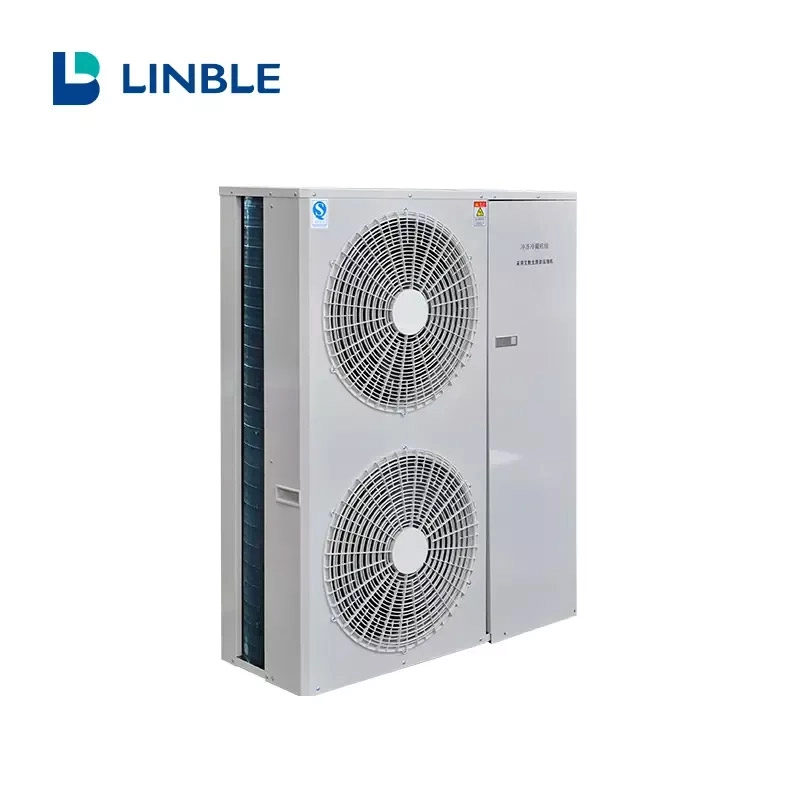

Cold Room Box L Type Condensing Unit

Equipo de Frio Tipo Caja L

  • La caja admite compresores de 1 a 30 HP, con una estructura de pared delgada para instalación en pared o suelo.
  • Los equipos de frio de 1-15 HP están equipados con compresores scroll, con opciones para diseños compatibles con compresores semiherméticos.
  • Los equipos de frio de 15-30 HP utilizan principalmente compresores semiherméticos Copeland y Bitzer para un rendimiento fiable.
  • Los ventiladores axiales garantizan una fácil instalación, mantenimiento, funcionamiento estable y bajos niveles de ruido.
Enviar consulta

Descripción del Producto

Parámetros del condensador tipo L de caja

Modelo



 Capacidad de intercambio de calor
(kW)		 Potencia del ventilador
(w)		 Diámetro del ventilador
(mm)		 Volumen de aire del ventilador
(m³/h)		 Tensión del ventilador
(v)		 Tubo de entrada
(mm)		 Traquea posterior
(mm)		 Total
Dimensión(mm)
A*B*H		 Instalación
Dimensión(mm)D		 Instalación
Dimensión(mm)E
FNL-20 6.6 1*190 φ400 1*3800 380 φ10 φ16 1110*500*790 590 440
FNL-29 9.6 1*190 φ400 1*3800 380 φ10 φ16 1110*500*790 590 440
FNL-39 12.5 1*190 φ400 1*3800 380 φ10 φ16 1110*500*790 590 440
FNL-48 15.9 2*190 φ400 2*3800 380 φ12 φ19 1110*500*1240 590 440
FNL-58 18.1 2*190 φ400 2*3800 380 φ12 φ19 1110*500*1240 590 440
FNL-68 20.5 2*190 φ400 2*3800 380 φ12 φ19 1110*500*1240 590 440
FNL-70 22.4 2*230 φ450 2*5000 380 φ16 φ22 1230*560*1240 840 500
FNL-80 25.6 2*230 φ450 2*5000 380 φ16 φ28 1230*560*1390 900 500
FNL-90 28.8 2*230 φ450 2*5000 380 φ16 φ35 1330*560*1390 940 500
FNL-100 32.1 2*320 φ500 2*6600 380 φ16 φ35 1430*560*1390 1040 500
FNL-120 38.4 4*190 φ400 4*3800 380 φ16 φ35 1630*630*1390 1110 570
FNL-140 44.4 4*190 φ450 4*5000 380 φ16 φ35 1730*630*1390 1210 570

Nota: FNL-20m2 a FNL-67m2 con válvula de entrada y salida, FNL-70m2 y superiores sin válvula.

Parámetros de Equipo de Frio Tipo Caja L

Equipo de frio enfriado por aire de temperatura media y alta
Modelo de unidades CX-FNL-02MH CX-FNL-03MH CX-FNL-04MH CX-FNL-05MH CX-FNL-06MH CX-FNL- 07MH CX-FNL-08MH CX-FNL-10MH CX-FNL-12MH CX-FNL-15MH
Modelo de compresor ZB15KQ ZB21KQ ZB29KQ ZB38KQ ZB45KQ ZB48KQ ZB58KQ ZB76KQ ZB88KQ ZB114KQ
Temperatura aplicable(℃) 0℃~-15℃
Refrigerante R22/R404A
Suministro 380V 50Hz
Condensador Cantidad de ventiladores (piezas) 1 1 1 2 2 2 2 2 4 4
Caudal de aire (m³/h) 1*3800 1*3800 1*3800 2*3800 2*3800 2*5000 2*5000 2*7000 4*3800 5*5000
Potencia del ventilador(w) 1*190 1*190 1*190 2*190 2*190 2*230 2*230 2*420 4*190 4*250
Ref. Capacidad de las unidades condensadoras Evaporación
Temperatura -0℃		 Ref. Capacidad (w) 4830/4670 7020/6690 9430/9480 11700/11950 14150/14000 15600/15750 18550/18600 24900/24700 28500 36200/36300
Potencia(w) 1540/1720 2270/2480 2890/3290 660/4150 4230/4700 4650/5570 5470/6390 7180/8360 8130 10900/12700
Evaporación
Temperatura-5℃		 Ref. Capacidad (w) 4000/3820 5820/5740 7810/7790 9710/9830 11750/11500 12950/13000 15100/15300 20600/20400 23500 29500/29700
Potencia(w) 1520/1760 2240/2500 2860/3310 3610/4180 4210/4730 4630/5410 5460/6360 7130/8290 8070 10800/12650
Temperatura de evaporación
-12℃		 Ref. Capacidad (w) 2990/2710 4350/4300 5840/5840 7260/7370 8840/8630 9730/9800 10900/11350 15450/15250 17550 21100/21900
Potencia(w) 1510/1840 2220/2510 2930/3330 3570/4200 4150/4760 4570/5150 5470/6320 7040/8190 7970 10750/12650
Acoplamiento Acoplamiento de tubos φ10 φ10 φ12 φ12 φ12 φ16 φ16 φ16 φ16 φ16
Acoplamiento de aspiración φ16 φ16 φ19 φ19 φ19 φ22 φ28 φ35 φ35 φ35
Dimensión general Longitud(A)mm 1110 1110 1110 1110 1110 1230 1230 1430 1630 1730
Anchura(B)mm 500 500 500 500 500 560 560 560 630 630
Altura(H)mm 790 790 790 1240 1240 1240 1390 1390 1390 1490
Instalación
Dimensión		 Longitud(D)mm 590 590 590 590 590 840 900 1040 1110 1210
Anchura(E)mm 440 440 440 440 440 500 500 500 570 570

Nota:

  1. La capacidad y potencia ref. se basan en la temperatura ambiente a 32°C.
  2. Posibilidad de añadir y reducir la configuración según las necesidades de los clientes.
  3. Si desea personalizar un equipo de frio semihermético, no dude en ponerse en contacto con nosotros.
Equipo de frio refrigerado por aire de alta temperatura Serie Tecumseh
Modelo de unidades CX-FNL-02MH CX-FNL-03MH CX-FNL-04MH CX-FNL-05MH
Modelo de compresor FH4524Z TFH4540Z TAG4546Z TAG4561Z
Temperatura aplicable (°C) 0℃~-15℃
Refrigerante R404A
Condensador Cantidad de ventiladores (piezas) 1 1 1 2
Potencia del ventilador(w) 1*190 1*190 1*190 2*190
Ref. Capacidad de las unidades condensadoras Evaporación
Temperatura -0℃		 Ref. Capacidad (w) 4371 8390 9670 12126
Potencia(w) 2088 3483 3668 4728
Evaporación Temperatura
-5℃		 Ref. Capacidad (w) 3526 6861 7591 9681
Potencia(w) 1920 3184 3322 4256
Temperatura de evaporación
-12℃		 Ref. Capacidad (w) 2500 5009 5175 6804
Potencia(w) 1664 2773 2791 3589
Acoplamiento Acoplamiento de tubos φ10 φ10 φ10 φ12
Acoplamiento de aspiración φ16 φ16 φ16 φ19
Dimensión general Longitud(A)mm 1110 1110 1110 1110
Anchura(B)mm 500 500 500 500
Altura(H)mm 790 790 790 1240
Dimensión de la instalación (D*E)mm 590*440 590*440 590*440 590*440
Equipo de frio refrigerado por aire a baja temperatura Serie Tecumseh
Modelo de unidades CX-FNL-02ML CX-FNL-03ML CX-FNL-04ML CX-FNL-05ML
Modelo de compresor FH2480Z FH2511Z TAG2516Z TAG2522Z
Temperatura aplicable (°C) -10℃~-35℃
Refrigerante R404A
Condensador Cantidad de ventiladores (piezas) 1 1 1 2
Potencia del ventilador (w) 1*190 1*190 1*190 2*190
Ref. Capacidad de las unidades condensadoras Temperatura de evaporación -15°℃ Ref. Capacidad (w) 2983 4040 5725 7235
Potencia(w) 2172 2833 3803 4695
Temperatura de evaporación -20℃ Ref. Capacidad (w) 2268 3054 4218 5406
Potencia(w) 1909 2483 3275 4052
Temperatura de evaporación -25°℃ Ref. Capacidad (w) 1671 2240 3005 3940
Potencia(w) 1655 2143 2770 3446
Acoplamiento Acoplamiento de tubos φ10 φ10 φ10 φ12
Acoplamiento de aspiración φ16 φ16 φ16 φ19
Dimensión general Longitud(A)mm 1110 1110 1110 1110
Anchura(B)mm 500 500 500 500
Altura(H)mm 790 790 790 1240
Dimensión de la instalación (D*E)mm 590*440 590*440 590*440 590*440
