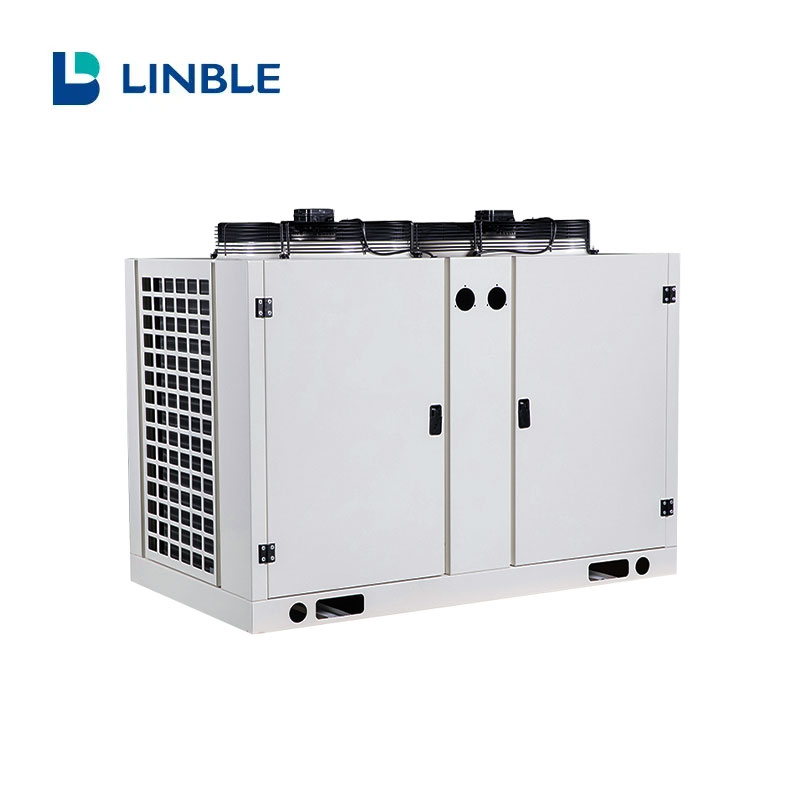

Equipo de Frio Tipo Caja U
- La carcasa tiene una estructura de caja con conexiones seguras.
- La potencia del compresor varía de 1 a 30 CV, apto para compresores herméticos y semiherméticos de varias marcas.
- Todas las unidades se someten a pruebas de estanqueidad a los gases y de descarga de contaminación a 2,8 MPa.
- Compatible con los refrigerantes R22, R134a, R404a y R407c.
-
El condensador de tipo FNU tiene una superficie amplia, lo que proporciona un excelente rendimiento de intercambio de calor en las unidades.
- Todos los ventiladores son axiales, diseñados para facilitar la instalación y el mantenimiento, y proporcionan un funcionamiento estable con bajos niveles de ruido.
Descripción del Producto
Parámetros del condensador tipo U de caja
| Modelo | Capacidad de intercambio de calor (kW) |
Ventilador | Conector(mm) | Dimensión total (mm) | Dimensión de instalación (mm) | |||||
| Potencia(w) | Diámetro (mm) | Volumen de aire (m3/h) |
Tensión (V) |
Tubo de entrada (mm) |
Traquea posterior (mm) |
A*B*H | D | E | ||
| FNU-28 | 9.3 | 1*190 | φ400 | 1*3800 | 380 | φl9 | φ16 | 650*650*830 | 450 | 610 |
| FNU-35 | 11.7 | 1*230 | φ450 | 1*5000 | 380 | φ19 | φ16 | 700*650*950 | 450 | 610 |
| FNU-40 | 13.2 | 1*230 | φ450 | 1*5000 | 380 | φ19 | φ16 | 750*730*950 | 500 | 690 |
| FNU-45 | 149 | 1*230 | φ450 | 1*5000 | 380 | φ19 | φ16 | 850*730*950 | 600 | 690 |
| FNU-50 | 16.5 | 1*320 | φ500 (6 fases 7 palas) |
1*6600 | 380 | φ22 | φ16 | 950*730*950 | 700 | 690 |
| FNU-55 | 18.1 | 2*190 | φ400 | 2*3800 | 380 | φ22 | φ16 | 1130*730*950 | 830 | 690 |
| FNU-60 | 19.8 | 2*190 | φ400 | 2*3800 | 380 | φ22 | φ16 | 1130*730*1050 | 830 | 690 |
| FNU-70 | 23.1 | 2*230 | φ450 | 2*5000 | 380 | φ22 | φ16 | 1250*730*1050 | 900 | 690 |
| FNU-80 | 26.4 | 2*230 | φ450 | 2*5000 | 380 | φ22 | φ16 | 1250*730*1150 | 900 | 690 |
| FNU-90 | 28.8 | 2*230 | φ450 | 2*5000 | 380 | φ22 | φ19 | 1250*730*1000 | 900 | 690 |
| FNU-100 | 32.1 | 2*320 | φ500 (6 fases 7 palas) |
2*6600 | 380 | φ25 | φ19 | 1350*730*1050 | 950 | 690 |
| FNU-120 | 38.4 | 2*320 | φ500 (6 fases 7 palas) |
2*6600 | 380 | φ25 | φ19 | 1350*830*1100 | 950 | 790 |
| FNU-130 | 41.6 | 2*320 | φ500 (6 fases 7 palas) |
2*6600 | 380 | φ25 | φ19 | 1500*830*1100 | 950 | 790 |
| FNU-140 | 44.8 | 2*350 | φ550 (6 fases 7 palas) |
2*8000 | 380 | φ25 | φ19 | 1500*830*1150 | 950 | 790 |
| FNU-150 | 48.1 | 2*350 | φ550 (6 fases 7 palas) |
2*8000 | 380 | φ25 | φ19 | 1500*830*1200 | 950 | 790 |
| FNU-160 | 49.6 | 2*350 | φ550 (6 fases 7 palas) |
2*8000 | 380 | φ28 | φ19 | 1500*830*1250 | 950 | 790 |
| FNU-180 | 57.6 | 2*580 | φ630 (6 fases 7 palas) |
2*11400 | 380 | φ28 | φ19 | 1600*830*1350 | 1000 | 790 |
| FNU-200 | 62 | 2*580 | φ630 (6 fases 7 palas) |
2*11400 | 380 | φ32 | φ22 | 1600*880*1450 | 1000 | 840 |
| FNU-220 | 67.5 | 2*580 | φ630 (6 fases 7cuchillas) |
2*11400 | 380 | φ32 | φ22 | 1600*880*1550 | 1000 | 840 |
| FNU-240 | 74.4 | 2*580 | φ630 (6 fases 7 palas) |
2*11400 | 380 | φ32 | φ22 | 1800*880*1550 | 1000 | 840 |
Equipo de frio tipo U de caja Parámetros
|
Equipo de frio enfriado por aire de temperatura media y alta |
|||||||||||||||||
| Modelo de unidades | CX-FNU-09MH | CX-FNU-10MH | CX-FNU-12MH | CX-FNU-13MH | CX-FNU-15MH | CX-FNU-03 | CX-FNU-04 | CX-FNU-05 | CX-FNU-06 | CX-FNU-07 | CX-FNU-10 | CX-FNU-12 | CX-FNU-15 | CX-FNU-20 | CX-FNU-25 | ||
| Modelo de compresor | ZB66KQ | ZB76KQ | ZB88KQ | ZB95KQ | ZB114KQ | 2DES-3 | 2CES-4 | 4FES-5 | 4EES-6 | 4DES-7 | 4VES-10 | 4TES-12 | 4PES-15 | 4NES-20 | 4HE-25 | ||
| Temperatura aplicable(℃) | -5℃∽-15℃ | ||||||||||||||||
| Refrigerante | R22/R404A | ||||||||||||||||
| Suministro | 380V 50Hz | ||||||||||||||||
| Condensador | Cantidad de ventiladores (piezas) | 2 | 2 | 2 | 2 | 2 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| Potencia del ventilador(w) | 2*320 | 2*320 | 2*350 | 2*350 | 2*380 | 1*230 | 2*190 | 2*190 | 2*230 | 2*230 | 2*320 | 2*320 | 2*350 | 2*580 | 2*580 | ||
| Ref. Capacidad del Equipo de Refrigeración |
Evaporación
Temperatura-5℃ |
Capacidad Ref. | 17500/17100 | 20600/20400 | 23500 | 24700/25000 | 29500/29700 | 8020/8300 | 9880/10250 | 10530/11110 | 13400/13960 | 16010/16890 | 21300/21300 | 25700/25800 | 29400/29400 | 34800/35200 | 46400/46500 |
| Potencia(w) | 6030/7090 | 7130/8290 | 8070 | 9110/10700 | 10800/12650 | 2970/3310 | 3650/4070 | 3830/4380 | 3830/4380 | 5800/6620 | 7210/8010 | 8830/9860 | 10050/11170 | 11810/13320 | 15860/17590 | ||
| Temperatura de evaporación
-12℃ |
Capacidad Ref. | 13100/12850 | 15450/15250 | 17550 | 17550/18600 | 21100/21900 | 5240/5520 | 6500/6870 | 6810/7370 | 6810/7370 | 10460/11190 | 13620/13730 | 16580/16780 | 18730/18830 | 22300/22900 | 30000/30800 | |
| Potencia(w) | 5970/7040 | 7040/8190 | 7970 | 8940/10600 | 10750/12650 | 2530/2780 | 3120/3440 | 3250/3760 | 3250/3760 | 4940/5640 | 6020/6580 | 7390/8130 | 8320/9090 | 9860/11000 | 13330/14700 | ||
| Acoplamiento | Acoplamiento de tubos | φ16 | φ16 | φ16 | φ16 | φ16 | φ12 | φ12 | φ12 | φ12 | φ16 | φ16 | φ16 | φ16 | φ22 | φ22 | |
| Acoplamiento de aspiración | φ35 | φ35 | φ35 | φ35 | φ35 | φ22 | φ22 | φ22 | φ22 | φ28 | φ28 | φ35 | φ35 | φ42 | φ54 | ||
| Dimensión general | Longitud(A)mm | 1350 | 1350 | 1500 | 1500 | 1600 | 850 | 1130 | 1130 | 1250 | 1250 | 1350 | 1500 | 1500 | 1600 | 1800 | |
| Anchura(B)mm | 730 | 830 | 830 | 830 | 830 | 730 | 730 | 730 | 730 | 730 | 830 | 830 | 830 | 880 | 880 | ||
| Altura(H)mm | 1050 | 1100 | 1150 | 1200 | 1350 | 950 | 950 | 1050 | 1150 | 1000 | 1100 | 1100 | 1250 | 1450 | 1550 | ||
| Dimensión de la instalación | Longitud(D)mm | 950 | 950 | 950 | 950 | 1000 | 600*690 | 830*690 | 900*690 | 900*690 | 900*690 | 950*790 | 950*790 | 950*790 | 1000*840 | 1000*840 | |
| Anchura(E)mm | 690 | 790 | 790 | 790 | 790 | ||||||||||||
|
Equipo de frio enfriado por aire de temperatura media y baja |
||||||||||||
| Modelo de unidades | CX-FNU-04 | CX-FNU-05 | CX-FNU-07 | CX-FNU-09 | CX-FNU-12 | CX-FNU-14 | CX-FNU- 18ML |
CX-FNU- 23ML |
CX-FNU- 28ML |
CX-FNU- 34ML |
||
| Modelo de compresor | 4EES-4 | 4DES-5 | 4VES-7 | 4TES-9 | 4PES-12 | 4NES-14 | 4HE-18 | 4GE-23 | 4HE-28 | 6GE-4 | ||
| Temperatura aplicable(C) | -20℃∽-35°℃ | |||||||||||
| Refrigerante | R22/R404A | |||||||||||
| Condensador | Cantidad de ventiladores (piezas) | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| Potencia del ventilador(w) | 1*230 | 1*230 | 2*190 | 2*230 | 2*320 | 2*320 | 2*350 | 2*580 | 2*580 | 2*580 | ||
| Ref. Capacidad de las unidades condensadoras | Evaporación Temperatura -25°℃ |
Capacidad Ref. | 5260/5890 | 6370/7030 | 8130/8240 | 9960/10280 | 11560/11320 | 13490/13950 | 17170/19880 | 19920/23400 | 25800/29300 | 29900/35400 |
| Potencia(w) | 3240/3840 | 3930/4550 | 4810/5080 | 5950/6350 | 6740/6880 | 7880/8580 | 10420/12000 | 12490/14270 | 15610/17690 | 18700/21800 | ||
| Evaporación Temperatura -35℃ |
Capacidad Ref. | 3920/4540 | 4780/5420 | 6020/6140 | 7400/7760 | 8590/8410 | 10020/10520 | 12610/15320 | 14670/18240 | 18920/22600 | 22000/27800 | |
| Potencia(w) | 2750/3320 | 3360/3940 | 4130/4260 | 5200/5380 | 5790/5740 | 6800/7240 | 8920/10350 | 10770/12330 | 13370/15200 | 16130/18950 | ||
| Acoplamiento | Acoplamiento de tubos | φ12 | φ12 | φ16 | φ16 | φ16 | φ16 | φ22 | φ22 | φ22 | φ22 | |
| Acoplamiento de aspiración | φ22 | φ28 | φ28 | φ35 | φ35 | φ35 | φ42 | φ54 | φ54 | φ54 | ||
| Dimensión general | Longitud(A)mm | 700 | 850 | 1130 | 1130 | 1250 | 1350 | 1350 | 1500 | 1600 | 1800 | |
| Anchura(B)mm | 650 | 730 | 730 | 730 | 730 | 730 | 830 | 830 | 880 | 880 | ||
| Altura(H)mm | 950 | 950 | 950 | 1050 | 1000 | 1050 | 1100 | 1250 | 1450 | 1550 | ||
| Instalación Dimensión |
(D*E)mm | 450*610 | 600*690 | 830*690 | 830*690 | 900*690 | 950*690 | 950*790 | 950*790 | 1000*840 | 1000*840 | |
